维氏硬度计使用注意事项

1金刚石压头

1.1 金刚石压头和压头轴是仪器非常重要的部分，因此在操作时    要十分小心不能触及压头。

1.2为了保证测试精度，压头应保持清洁，当沾上了油污或灰尘  时可用脱脂棉沾上酒精或工业用乙醚，在压头顶尖处小心轻擦干净。

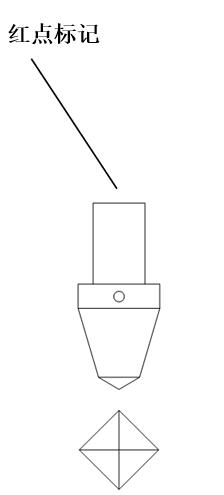

1.3在压头的外圆处有个红点标记，如压头卸下重新装上时，红 点应对准正前方，压痕对角线交点和红点成一线，通过目镜中的十字线与压痕对角线进行比对，观察到的压痕与十字线偏斜了，请松开压头螺钉，转动压头，再旋紧螺钉，通过试验再次进行比对，直到满意。

2 测微目镜

2.1 由于各人的视差，观察到目镜视场内的刻线可能模糊。因此，观察者换人时应根据各自的视线微量调准，使目镜视场内的刻线清晰。

2.2 仪器在使用中如果变换试验力或者关机重新启动，测微目镜的零位也同时变动，所以在测量压痕的对角线前必须重新对零。对零的方法参照前述。

2.3 测微目镜插入目镜管内，测量压痕两对角线时需90°转动。转动时测微目镜应紧贴在目镜管上，不能使其留有间隙，否则将影响测量的准确性。

3 试件

3.1试件表面必须清洁，如果表面沾有油脂或污物，导致压痕的边缘模糊影响测量的准确性。可用酒精或乙醚清洁试件。

3.2当试样为细丝、薄片和小零件时，可分别用细丝夹持台、薄片夹持台和平口夹持台固定后再放在试台上进行试验。如果试件很小，无法夹住，则将试件镶嵌抛光后再进行试验。

3.3 试件的最小厚度应大于压痕深度的10倍（如下图）。测试后，试件背面不得有可见的变形痕迹。

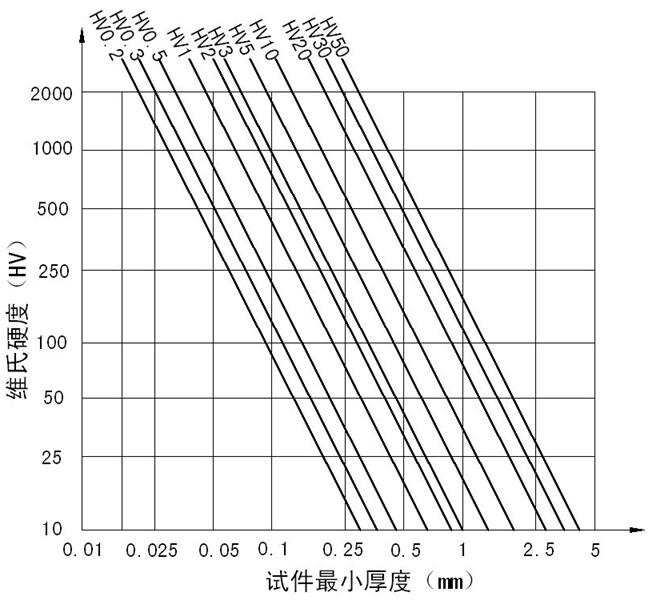

维氏硬度试件最小厚度—试验力—硬度关系
