显微镜暗场聚焦镜-北京测维光电仪器厂

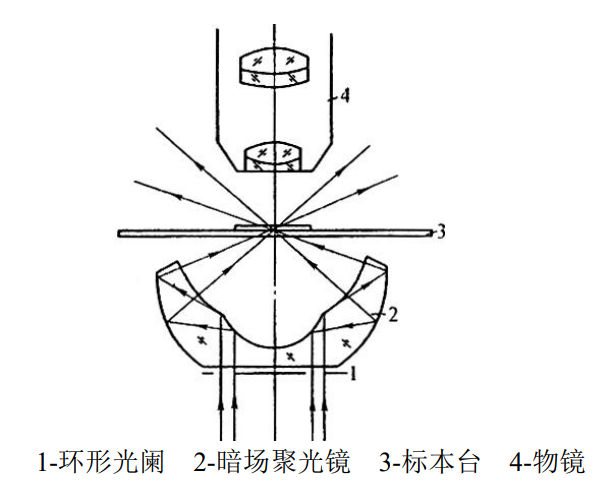

将显微镜的明场照明聚光镜的中心遮拦，并令照明光束的最小孔径大于物镜孔 径，则光源经聚光镜发出的光线无法进入物镜，视野将一片黑暗。但是，如果标本面 上存在物体，那么，物体的衍射光在黑暗的背景上形成一个明亮的像，这就是暗场照 明的原理。 利用暗场照明技术可以观察到明场照明看不到的物体，也可以观察到细菌、细胞 等活体标本，由于成像对比度好，即使小于物镜分辨率的微粒，每个微粒的衍射光在 暗场中形成各自的彩色衍射光环。因此观察者仍能觉察到微粒的存在，这也是超显微 术的一种方式。 透射式暗场照明聚光镜具有超大的数值孔径，光学系统如下图 所示。它适用于 生物显微镜，用来观察有规则的物体、具有线性结构的物体、以及各种活体细胞。 当物镜数值孔径很大时，照明的直射光易于直接射入视场，因此聚光镜中必须带 有可变孔径光阑，缩小光阑可以阻止直射光射入视场。
